高回填、喀斯特地层的灌注桩施工工法

咬合桩是指采用机械钻孔,护壁,取土,现浇混凝土灌注成桩,桩与桩之间相互咬合(相交)排列的一种基坑围护结构形式。咬合桩分为硬咬合桩和软咬合桩。

硬法切割咬合桩的优点:

(01)避免了采用超缓凝混凝土咬合桩在完成切割咬合时,容易产生相邻孔混凝土管涌现象的发生,同时由于采用了常规混凝土,降低了对混凝土的要求,节约了成本。

(02)由于采用硬切割工艺,并且不会出现由于单桩成桩时间过长,A桩混凝土强度过高导致无法进行B桩咬合施工的弊病。

(03)当遇到较坚硬的大面积地下障碍物时,全回转钻机成桩的过程中可以直接清除地下岩层及障碍物,达到一次成桩。

(04)全套管全回转钻机施工中本身具有止水护壁功能,无需另加护壁措施,是一种节能环保的是施工工艺。

(05)根据抓斗取土深度,可确切分清土层,选择适宜的桩端持力层。

(06)孔内所取泥土,含水量较低,方便外运,而且无泥浆污染环境的忧虑;施工现场整洁文明,市区内施工极为合适。

(07)对沉降及变位容易控制,能够紧邻相近的建筑物、地下管线施工。

(08)全回转的跟管钻进及其他掘进方法,有效的防止了孔内流沙、涌泥,并可进行嵌岩,保证了成桩质量。

(09)第二次施工的桩在已成的第一次两桩间实施切割咬合,全套管的护孔方式保证了桩间紧密咬合,桩砼凝成一体,形成良好的整体连续结构。

(10)配筋率较低,这是因为钻孔咬合桩可以采用钢筋混凝土桩和素混凝土桩间隔布置的排列方式;

(11)抗渗能力更强,这是因为钻孔咬合桩是连续施工的,桩间不存在施工缝,而地下连续墙分幅接头处的施工缝往往是防渗的薄弱环节;

(12)施工灵活,这是因为钻孔咬合桩施工时可根据需要转折变线,更适合于施工一些平面多变的几何图形或呈各种弧形的基坑。

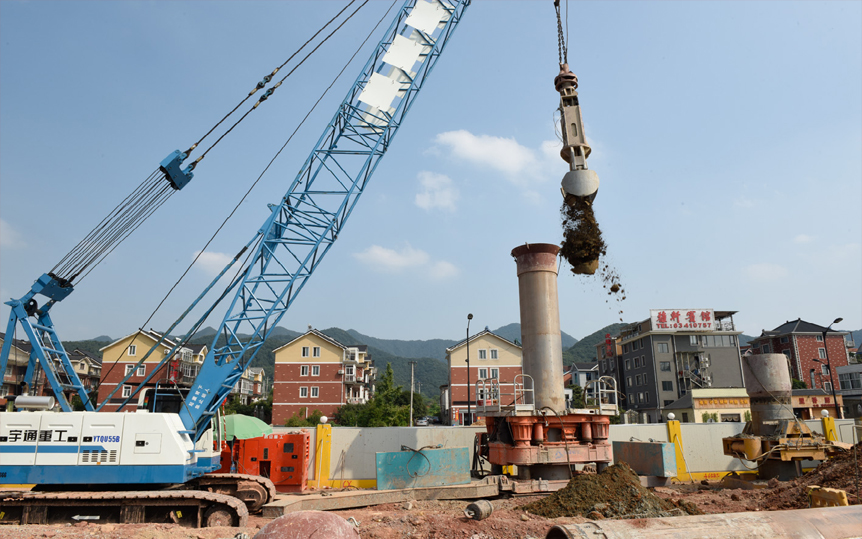

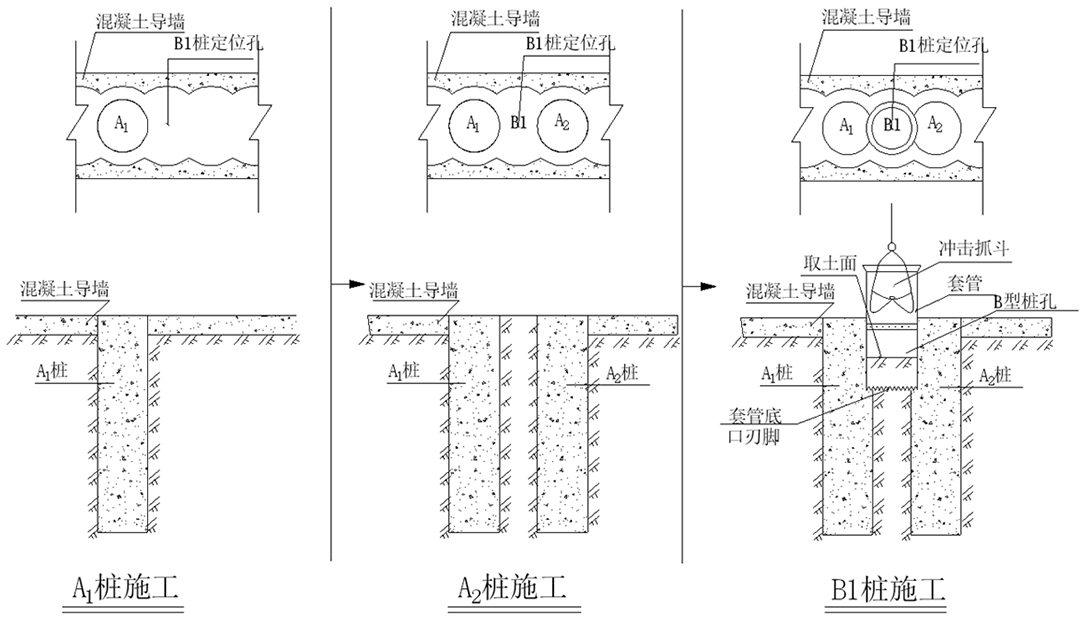

咬合桩施工工艺原理图:

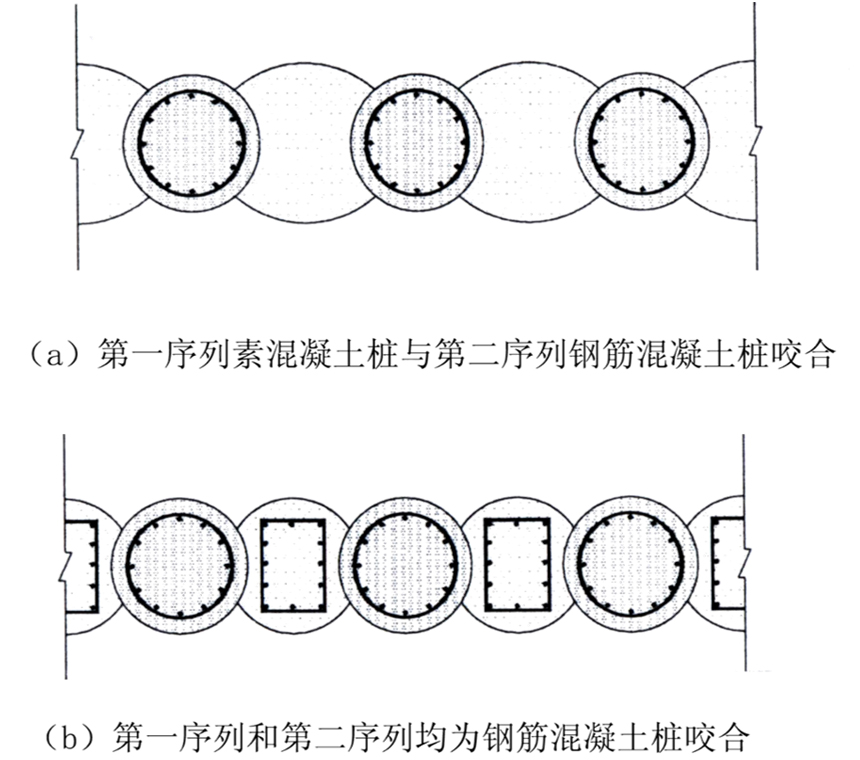

单桩施工中钢筋笼的形式:

施工要点:

钻孔咬合桩咬合厚度的确定及垂直度要求

相邻桩之间的咬合厚度d根据桩长来选取,桩越短咬合厚度越小(但最小不宜小于100mm),桩越长咬合厚度越大,

按下式进行计算:d-2(kl+q)≥50mm

式中

l——桩长;

k——桩的垂直度;

q——孔口定位误差容许值;

d——钻孔咬合桩的设计咬合厚度;

上式的意义在于保证桩底的最小设计咬合厚度不小于50mm。

以桩长30m(即3000mm),咬合厚度为20cm(即200mm)为例:

200mm-2(1/500*3000mm+10mm)=60mm大于50mm

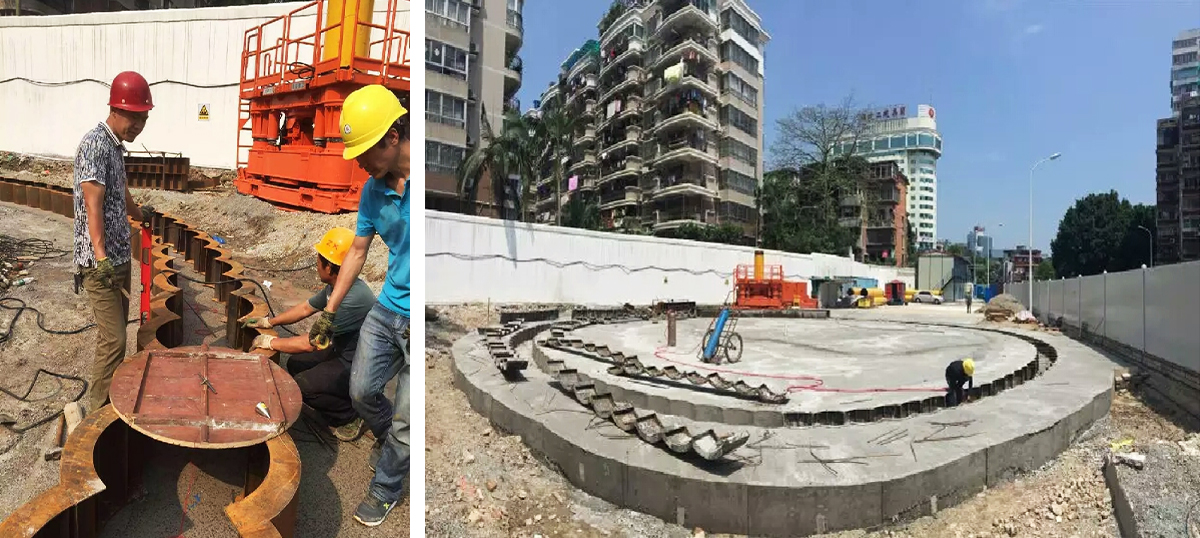

福州地下停车库围护结构--环形咬合桩:

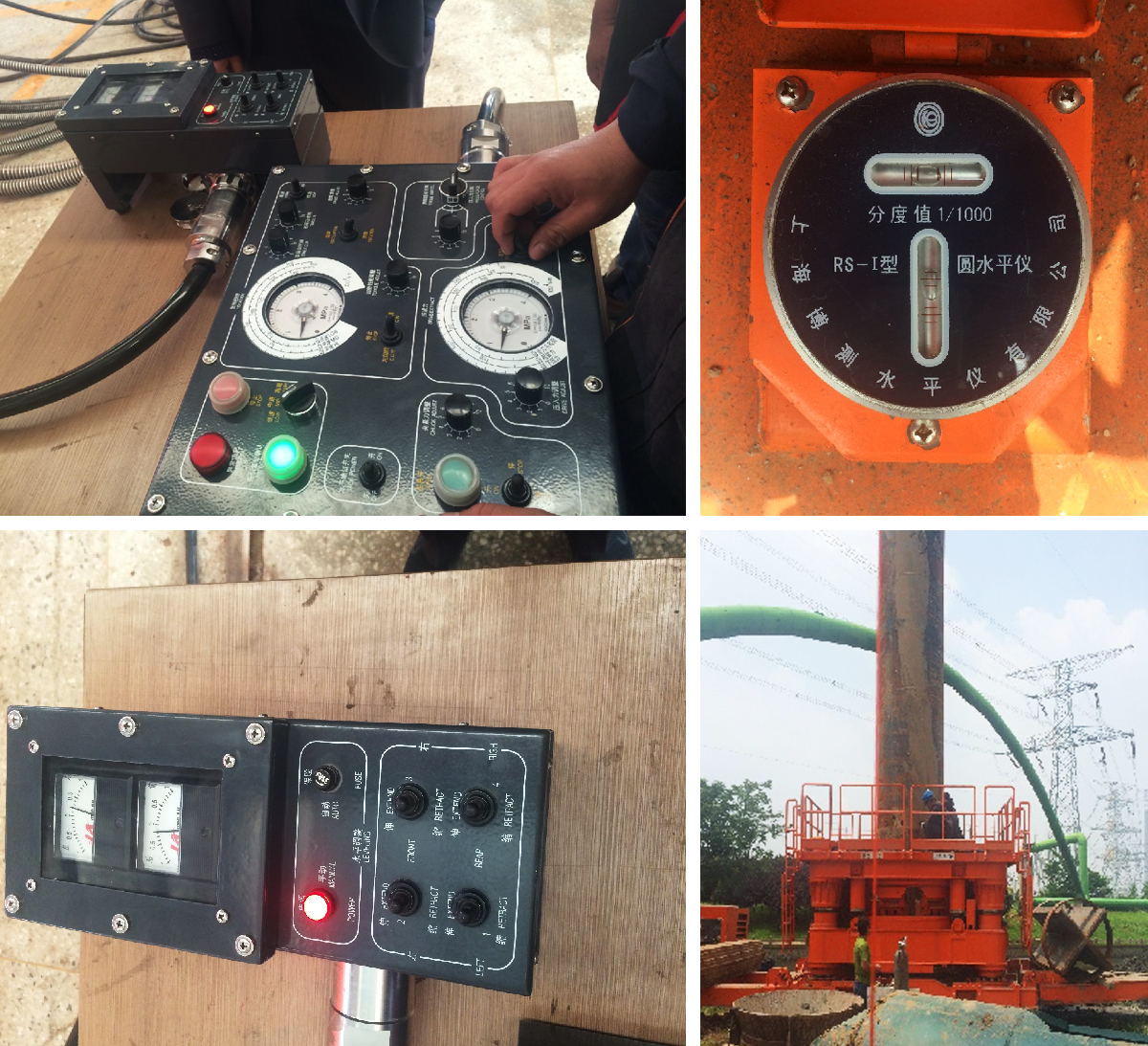

垂直度的保证:

其他工法咬合桩常见问题:

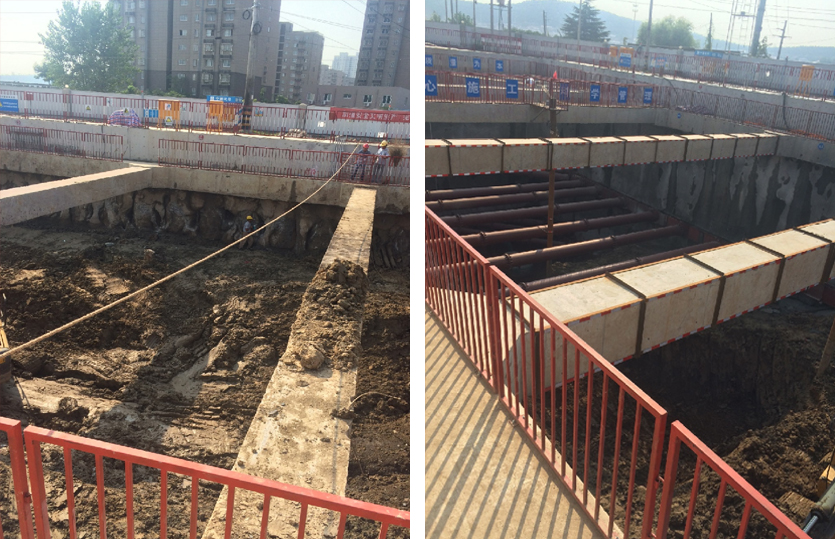

案例:

杭州到富阳的城际铁路,全长23公里,设立11站,均为地下站,地下站的围护结构都采用咬合桩,共计60万米
